Types de guides : comparaison, matériaux et guide de sélection pour les acheteurs

guidages linéaires-également appelés guides linéaires ou systèmes de mouvement linéaire - jouent un rôle indispensable dans divers équipements mécaniques. Ce guide présente les principaux types de guidages linéaires, compare leurs éléments roulants et leurs matériaux et fournit un guide de sélection pratique pour aider le personnel des achats à choisir le système de guidage linéaire le plus approprié.

Ici, nous explorerons les principaux types de rails de guidage en fonction de leur mécanisme de roulement et de leur matériau.

• Guide linéaire à billes
Ces guides de haute-précision utilisent des billes d'acier pour un mouvement linéaire fluide et à faible-friction. En fonction des besoins en équipement, les guides à billes sont classés en trois types principaux.

Guide linéaire robuste
Guide linéaire à profil bas
Guide linéaire miniature

Guide linéaire robuste

Leguide linéaire robuste-présente une conception de bille de contact à quatre-rangées et deux-points de contact, avec des billes disposées à un angle de 45 degrés entre le rail et le curseur. Cela garantit un contact optimal à deux-points pour chaque balle, offrant une capacité de charge constante dans les directions radiale, inversée-radiale et latérale. Comparé à d'autres guides à billes linéaires, il offre une rigidité supérieure, une capacité de charge élevée, un fonctionnement fluide à grande vitesse-, un support de charge multidirectionnel uniforme-et une capacité d'auto-alignement-idéale pour les applications lourdes-de haute-précision.

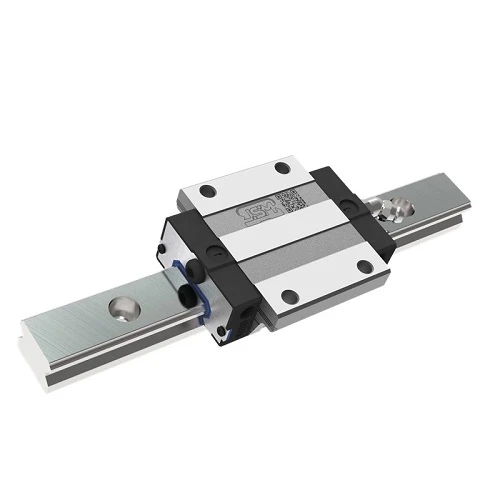

Guide linéaire à profil bas

Leguide linéaire à profil bas-adopte également une conception de bille de contact à quatre-rangées et deux-points, offrant une capacité de charge égale dans les directions radiale, radiale inversée-et latérale, obtenant ainsi une répartition uniforme de la charge dans les quatre directions. De plus, il dispose d'une capacité d'auto--alignement, garantissant un mouvement linéaire de haute-précision, fluide et stable. Contrairement à d'autres guides linéaires à roulement à billes, la conception à profil bas- réduit la hauteur d'assemblage et raccourcit la longueur du curseur, ce qui le rend idéal pour les machines et équipements automatisés à grande vitesse-avec un espace limité.

Guide linéaire miniature

Leguide linéaire miniatureutilise une conception à deux-rangées et quatre-points de contact (type arc gothique-), où deux rangées de billes établissent quatre points de contact avec le rail. Cette conception assure un support de charge équilibré dans toutes les directions, améliorant la rigidité et gardant un mouvement fluide et précis même sous des charges changeantes. Compact et léger, le guide miniature est idéal pour les petits équipements précis tels que les machines d'impression, les bras robotiques, les instruments électroniques et les dispositifs à semi-conducteurs.

• Guide linéaire à rouleaux
Rouleaux cylindriquesremplacent les billes d'acier, offrant une excellente rigidité et une capacité de charge élevée. Ils sont idéaux pour les applications d'automatisation à charge lourde-ou à-vitesse élevée.

Type de bride
Type carré
Type carré (faible)

Type de bride

Bloc à bridefait référence à un bloc de guidage linéaire avec une base à bride en bas, qui permet de monter les boulons soit par le haut, soit par le bas. Cette conception offre une excellente stabilité d'installation, ce qui la rend idéale pour les applications nécessitant une rigidité élevée et une capacité de charge importante, telles que les broches de machines-outils ou les structures de type portique-.
La série de blocs de guidage linéaire à rouleaux de type bride JSM-offrelongueurs de rail allant de 100 mm à 4 000 mm, avec options de hauteur de bloc de 24 mm à 90 mm, offrant des choix flexibles pour diverses applications industrielles.

Type carré

Bloc de type carréfait référence à un bloc de guidage linéaire à rouleaux de forme carrée-avec une largeur plus étroite. Il comporte des trous de montage sur le dessus, permettant une installation et une intégration faciles dans divers systèmes. Ce type de bloc est particulièrement adapté aux applications avec un espace d'installation limité, telles que les équipements d'automatisation, les modules de manutention et les machines d'assemblage électronique.
La série de type carré JSM-offre :longueurs de rail allant de 100 mm à 4000 mm, avec options de hauteur de bloc de 24 mm à 70 mm,fournir des solutions flexibles pour des conceptions d’équipements compactes et précises.

Type carré (faible)

LeRoulement de guidage linéaire à rouleaux, curseur bas carréest similaire au guide linéaire à rouleaux de type carré-, avec un bloc de largeur étroite-idéal pour les équipements avec un espace d'installation limité. La principale différence réside dans la hauteur du curseur, qui est inférieure à celle du bloc carré standard.
Cette série proposelongueurs de rail allant de 100 mm à 4 000 mm, avec options de hauteur de curseur de 24 mm à 70 mm,ce qui en fait un choix compact et polyvalent pour les applications-à espace limité.

• Guide linéaire à billes VS. Guide à rouleaux linéaire

Caractéristiques	Guides à billes linéaires	Guides linéaires à rouleaux
Élément roulant	Billes d'acier	Rouleaux cylindriques
Type de contact	Contact ponctuel	Contact linéaire
Charge dynamique	13,97-263,91 kN	11,3-275 kN
Charge statique	22,3-399,16kN	24 ~ 572,7 kN
Vitesse maximale	0-200 m/min	0-200 m/min
Coefficient de friction	f=0.01	f=0.01
Bruit	0-65dB	0-65dB
Application	Appareils 3C, semi-conducteurs, automatisation de l'éclairage	Machines-outils CNC, moules de précision, machinerie lourde
Coût	blocs : 4,3 à 30 dollars américains	blocs: 42-55 dollars américains

Les rails de guidage linéaires sont généralement fabriqués en acier au carbone ou en acier inoxydable. Pour des besoins de performances spécifiques, les acheteurs peuvent également choisir des options de surface-traitée.

Guide linéaire en acier inoxydable
Guide linéaire en acier au carbone
Traitement de surface et revêtement

Guide linéaire en acier inoxydable

Guides linéaires en acier inoxydablesont fabriqués en acier inoxydable, ce qui les rend résistants à la corrosion-, à l'usure-résistants, à une forte capacité de charge-et à une longue durée de vie. Ils conviennent aux lieux présentant des environnements humides, chimiques ou des exigences d'hygiène élevées, tels que les équipements automatisés (robots, systèmes de manutention), les machines de précision (machines-outils à commande numérique, imprimantes 3D), les équipements médicaux, les industries agroalimentaires et pharmaceutiques, etc.

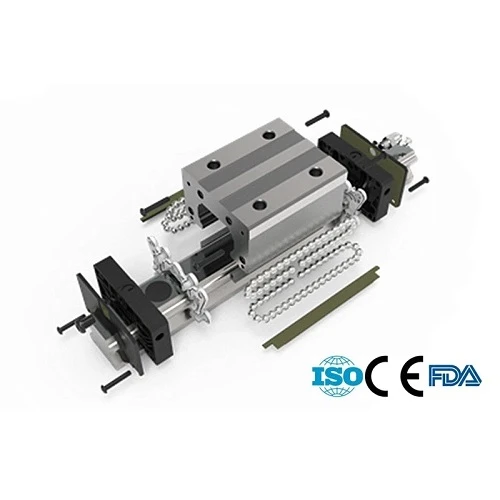

Guide linéaire en acier au carbone

Guides linéaires en acier au carbonesont généralement fabriqués en acier à haute-acier au carbone ou en acier allié, et leur résistance et leur résistance à l'usure sont améliorées grâce au traitement thermique et au durcissement de la surface. L'acier au carbone étant sujet à la rouille, la surface du guide est généralement protégée par un chromage, des revêtements ou un lubrifiant. Les guides linéaires en acier au carbone sont relativement peu coûteux et sont couramment utilisés dans des applications à charge élevée et à haute précision - telles que les machines-outils et centres d'usinage CNC, les équipements d'automatisation industrielle, les bras robotisés et les systèmes de manutention, les machines lourdes et les équipements de moulage, ainsi que dans les environnements industriels généraux.

Traitement de surface et revêtement

Les guides linéaires standard, qu'ils soient en acier au carbone ou en acier inoxydable, peuvent fonctionner normalement dans des environnements généraux. Cependant, pour les applications dans l'industrie chimique, l'industrie de l'automatisation, les environnements de test et d'expérimentation, ainsi que les environnements brumeux ou humides,traitement de surfaceest nécessaire pour garantir la résistance à la corrosion et améliorer la résistance à l’usure. Par exemple, JSM peuteffectuer un chromage dur, chromage noir, etpassivation de l'acier inoxydable en surfacede ses guides pour s'assurer qu'ils répondent aux exigences de résistance à la corrosion de ces environnements particuliers.

Maintenant que vous connaissez les principaux types de guides linéaires, il est important de choisir celui qui convient le mieux à votre machine. Tenez compte de facteurs clés tels que la capacité de charge, la précision, les conditions de fonctionnement, les limites d'espace et le budget pour garantir des performances optimales.

La capacité de charge détermine la force qu'un guide linéaire peut supporter pendant le fonctionnement, y compris les charges dynamiques et statiques. Outre les capacités de charge, il est également important de déterminer si les rails de guidage seront utilisés dans unhorizontale ou verticaleapplication. Généralement, les applications verticales nécessitent une capacité de charge environ trois fois supérieure à celle des applications horizontales.
• Pourmachinerie lourde-, les entreprises devraient choisirguides linéaires robustesouguides linéaires à rouleaux, car ils offrent une plus grande rigidité et peuvent supporter des charges plus importantes.
• Pouréquipement léger ou compact, tels que des appareils électroniques ou des instruments de précision,guides linéaires miniaturessont un choix plus approprié.

Si votre équipement nécessite une précision de positionnement élevée et un mouvement fluide-comme les machines CNC, les instruments de mesure ou les dispositifs à semi-conducteurs-la précision devient un facteur critique. Lors de la sélection d'un système de mouvement linéaire, il est important de prendre en compte des facteurs tels quetolérance de positionnement, jeu et fluidité du mouvement.

JSM propose cinq niveaux de précision-Normal, Élevé, Précision, Super Précision et Ultra Précision-permettant aux clients de choisir le niveau approprié en fonction des exigences de précision de leur équipement.

L'environnement d'exploitation affecte directement la durée de vie d'un guide linéaire. Avant de sélectionner un système de mouvement linéaire, vous devez prendre en compte des facteurs tels quetempératures extrêmes, humidité, poussière et substances corrosives.Ces conditions influencent le choix des matériaux, la méthode d'étanchéité et le revêtement protecteur utilisés dans la fabrication des guides linéaires.
• Dans des environnements poussiéreux ou sales, privilégiez les guides linéaires équipés de joints de protection ou de grattoirs.
• Dans les environnements corrosifs ou humides, sélectionnez des guides linéaires en acier inoxydable ou ceux dotés de revêtements anti-corrosion pour une durabilité accrue.

Si votre conception dispose d'un espace d'installation limité, vous pouvez choisir un guide linéaire à profil bas ou un guide linéaire à rouleaux de type carré. Ces guides linéaires présentent une hauteur de bloc inférieure, ce qui les rend faciles à intégrer dans des systèmes d'automatisation-à grande vitesse. Lors de l'installation, veillez à vérifier à la fois la hauteur d'installation et la hauteur du bloc pour garantir la compatibilité avec la disposition de votre équipement.

Lors de la sélection d'un guide linéaire, vous devez également tenir compte des exigences de maintenance et de la rentabilité.
• Lubrification :Déterminez les besoins en lubrification de votre guide linéaire. Certains guides nécessitent une lubrification régulière, tandis que d'autres comportentauto-lubrifiant ou sans entretien-sans entretienpossibilités. Les guides linéaires JSM sont conçus avec unpiste à billes de lubrification, permettant aux clients de choisirgraisse, huile lubrifiante ou lubrifiants spéciauxen fonction de leurs besoins en matériel. La lubrification peut être appliquée manuellement à intervalles réguliers ou via unsystème de lubrification automatique.
• Durée de vie :Il est également important d'évaluer la durée de vie attendue du guide. Les guides linéaires JSM ont undurée de vie supérieure à 100 000 km. Lors de la sélection d'un guide linéaire, des facteurs tels quetype de guide et spécificationsdoit être soigneusement étudié pour garantir des performances et une longévité optimales.

En tant que fabricant professionnel de guides linéaires en Chine, JSM propose des guides linéaires standard dans une variété de tailles et de matériaux pour répondre à vos divers besoins. Avec une qualité fiable et une disponibilité immédiate pour les commandes importantes, nous garantissons un approvisionnement régulier pour vous aider à servir vos clients efficacement et à respecter les délais de vos projets.

Passer une commande en gros

Nous proposons des guides linéaires entièrement personnalisables, vous permettant de spécifier la taille, le matériau, le traitement de surface, la capacité de charge, le type de curseur et les options de logo ou de marque. De plus, nos services ODM incluent la conception de produits, le développement de moules et l'innovation de nouveaux produits pour répondre pleinement aux exigences uniques de votre projet.

Discutez de votre projet personnalisé

R&D et technologie

JSM a près de 10 ans d'expérience dans la R&D de guides linéaires. Chaque année, nous investissons plus de 25 % de notre chiffre d'affaires total dans la recherche technologique et le développement de nouveaux produits. De plus, nous avons créé des centres d'usinage CNC et des laboratoires d'essais de performances des matériaux pour garantir un contrôle qualité strict tout au long du processus de R&D. Nos guides linéaires innovants en acier inoxydable sont dotés d'unlimite d'élasticité supérieure ou égale à 520 MPaet commedureté de surface supérieure ou égale à 58 HRC. Ils présentent également une excellente résistance à la corrosion - aucune corrosion après 200 heures de tests au brouillard salin - et une durée de vie supérieure à 100 000 kilomètres.

Apprendre encore plus

Fortes capacités de fabrication

JSM est équipé d'équipements de traitement avancés tels que des rectifieuses à trois axes-ultra-intelligentes et multicapteurs à trois-et des centres d'usinage de précision CNC, avec une capacité de production annuelle de 800 000 mètres de guides linéaires et de 1,5 million de curseurs linéaires. De plus, nous avons obtenu les certifications ISO 14001, ISO 45001, ISO 9001, ASTM et FDA, garantissant un contrôle qualité strict de nos guides.

Apprendre encore plus

Contrôle de qualité strict

En tant que fabricant de guides linéaires certifié ISO-, nous maintenons un contrôle strict sur chaque étape du processus de production. Notre équipe professionnelle d’inspection de qualité vérifie soigneusement la qualité des guides linéaires, des matières premières aux produits finis. De plus, nous sommes équipés d'une gamme d'instruments de test avancés, tels que des machines à mesurer tridimensionnelles (MMT), des machines de mesure d'image et des testeurs de dureté Vickers, pour garantir que chaque produit répond aux normes de qualité les plus élevées.

Apprendre encore plus

Durabilité des matériaux

Nos guides linéaires sont fabriqués à partir de matériaux-respectueux de l'environnement, notamment de l'acier inoxydable 304 de haute-qualité et des plastiques recyclables. Cette approche durable réduit efficacement l’impact environnemental. En outre, nous avons remplacé 11 rectifieuses de rails obsolètes par 11 nouvelles, entièrement électriques. Par rapport aux anciens équipements, nos rectifieuses de rails entièrement électriques réduisent la consommation d'énergie de47%, améliorer l'efficacité de la production en 62%et réduire les temps d'arrêt cumulés des équipements de 84%, contribuant à une chaîne d’approvisionnement plus durable.

Apprendre encore plus

Choisir le bon guide linéaire nécessite de prendre en compte des facteurs tels que la charge, la précision, l'environnement et les contraintes d'espace. En sélectionnant les matériaux et les types appropriés, les entreprises peuvent garantir que les rails de guidage sont compatibles avec leur équipement. JSM propose des solutions de guidage linéaire standards et personnalisées fiables pour répondre à un large éventail de besoins industriels et d'automatisation.Contactez-nousaujourd'hui pour un devis ou une solution personnalisée.
