Introduction

Lors de la conception ou de la sélection d'un système de mouvement linéaire, le « responsable » duvis à billesest un paramètre critique qui affecte directement les exigences de vitesse de fonctionnement, de précision et de couple de l'équipement. Cet article abordera la relation entre le pas et la vis à billes, vous aidant à choisir le pas approprié à votre application.

Qu’est-ce que le plomb ?

Le pas fait référence à la distance linéaire sur laquelle l'écrou se déplace axialement lorsque la vis à billes tourne d'un tour complet. Il est lié au nombre de filets et au pas de la vis à billes, et est souvent calculé à l'aide de la formule :
Piste=Pas × Nombre de fils de discussion

Pourquoi le plomb est-il si important pour les vis à billes ?

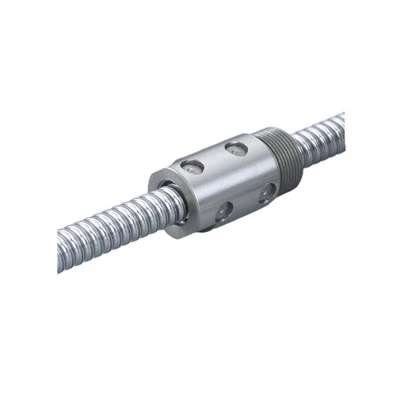

Ball Screw

En tant que paramètre de performance essentiel de la vis à billes, il détermine directement l'adéquation de la vis à billes à l'application :

Détermine la vitesse de mouvement

D'après la vitesse linéaire (v)=Pas (L) × Vitesse du moteur (n) ÷ 60, on peut voir qu'à une vitesse de moteur donnée, la taille du pas affecte directement la vitesse de déplacement axial de l'écrou.

Affecte la précision du positionnement

De nombreux facteurs affectent la précision réelle du positionnement, tels que la précision de fabrication de la vis à billes, la précision du moteur et le jeu de la transmission. Le fil affecte directement la limite supérieure de précision du positionnement en contrôlant la résolution.

Affecte la capacité de charge

Le pas affecte l'efficacité de la transmission et les exigences de couple du moteur via l'angle d'hélice, déterminant indirectement la limite de charge réelle de la vis à billes dans le système.

Affecte la stabilité opérationnelle globale

Tous les paramètres doivent correspondre pour garantir un fonctionnement stable à long terme. Si le pas ne correspond pas aux autres paramètres de la vis à billes, il sera naturellement difficile de garantir que l'ensemble du système est adapté à l'application.

Comment différents fils affectent les performances des vis à billes

Le tableau ci-dessous illustre visuellement l'impact des différents pas de vis-mère sur les exigences de vitesse, de précision de positionnement, de capacité de charge et de couple.

Type de prospect	Vitesse	Capacité de charge	Précision du positionnement	Exigence de couple	Applications typiques
Petite avance	Faible	Haut	Haut	Faible	Positionnement de précision, systèmes pour charges lourdes
Plomb moyen	Modéré	Équilibré	Modéré	Modéré	Équipement d'automatisation générale
Grande avance	Haut	Inférieur	Inférieur	Haut	Systèmes de mouvement à grande-vitesse

Facteurs clés à prendre en compte lors du choix du plomb pour vis à billes

En fait, comprendre l'impact du plomb sur les vis à billes nous aide également à comprendre les facteurs à prendre en compte lors de la sélection du plomb. Les informations suivantes vous aideront à clarifier davantage ces points.

Tenez compte des exigences de vitesse

Dans les applications nécessitant un mouvement linéaire rapide, telles que les chaînes d'assemblage automatisées ou les centres d'usinage CNC à grande vitesse-, une vis à billes avec une avance plus élevée peut atteindre des vitesses de déplacement plus rapides pour la même vitesse de moteur.

Tenir compte des exigences de précision

Le plomb affecte directement la résolution de positionnement du système et donc sa précision. Un pas plus petit permet un déplacement linéaire par tour plus petit, adapté aux applications nécessitant une précision et une répétabilité élevées.

Exigences de charge

Un pas plus petit peut atteindre une charge axiale de sortie plus importante avec un couple d'entrée plus petit, ce qui le rend adapté aux applications-à usage intensif. Les vis-mères plus grandes n'offrent pas d'avantage mécanique significatif et sont généralement utilisées dans des applications à charge légère-.

Couple et puissance du moteur adaptés

Le câble sélectionné doit correspondre aux capacités de couple et de puissance du moteur. Un câble plus gros nécessite un couple plus élevé au démarrage et sous charge, tandis qu'un câble plus petit peut généralement être utilisé avec un moteur-de puissance inférieure.

Peser plusieurs facteurs

Le choix de la sonde optimale nécessite d'équilibrer les facteurs de performance clés tels que la vitesse, la précision et la charge, ainsi que de prendre en compte des facteurs pratiques tels que les conditions environnementales et les contraintes budgétaires. Une analyse complète des exigences spécifiques de l’application est nécessaire.

Sélection typique de pas de vis à billes par application

Machines-outils CNC

Les machines-outils CNC nécessitent une précision de positionnement élevée sous une liaison multi--axes et une rigidité lors de la coupe. Des avances petites à moyennes sont généralement utilisées pour garantir une coupe stable et un positionnement précis de l'outil.

Automatisation et systèmes de sélection-et-de placement

Les systèmes automatisés de prélèvement-et-de placement nécessitent un débit élevé tout en conservant la précision pour un prélèvement et un placement précis. Les vis à billes avec des longueurs de pas moyennes à grandes peuvent améliorer l'efficacité opérationnelle tout en conservant la précision.

Semi-conducteurs et équipements de précision

Les équipements semi-conducteurs, tels que les machines de découpe de plaquettes, nécessitent un contrôle extrêmement précis de déplacements infimes. De petites vis à billes doivent être utilisées pour obtenir un contrôle de positionnement au niveau du micron- ou même avec une précision supérieure.

Machines industrielles-à usage intensif

Pour les équipements industriels-lourds, la poussée élevée, la stabilité opérationnelle et la capacité de charge-sont bien plus importantes que la vitesse. L'utilisation d'une petite vis à billes offre un plus grand avantage mécanique, réduit les exigences de couple du moteur et garantit un fonctionnement sûr et stable dans des conditions de charge élevée.

Conclusion

La sélection appropriée du pas de vis à billes est cruciale pour garantir les performances, l'efficacité et la durée de vie du système. Il est nécessaire de prendre en compte l'interaction de divers facteurs tels que la vitesse, la précision, la charge et le couple, et de sélectionner le câble optimal en fonction de l'application spécifique.
Consulter un fabricant professionnel de vis à billes est également une étape importante dans le choix du pas. JSM est un fabricant spécialisé dans les solutions de mouvement linéaire de précision et peut vous fournir des conseils pratiques ainsi que des vis à billes de haute-qualité et d'autres composants de transmission de haute-précision. N'hésitez pas àContactez-nouspour consultation.
