Qu'est-ce qu'un rail de guide linéaire

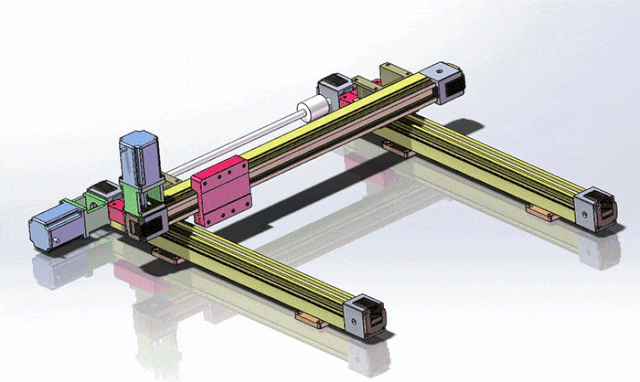

A rail de guidage linéaire, également appelé guide de rail linéaire, est utilisé pour obtenir un mouvement linéaire lisse et précis . Il est largement appliqué dans les machines CNC, les systèmes d'automatisation et l'équipement industriel ., mais comment cela fonctionne-t-il exactement, et pourquoi est-il si important en ingénierie moderne? Jetons un look de plus près .

Un guide linéaire est un composant mécanique qui se compose généralement d'un rail fixe et d'une diapositive (également appelée curseur) qui se déplace le long du rail ., la diapositive contient des éléments roulants tels que les roulements à billes ou les rouleaux . alors que la diapositive se déplace le long du rail, les éléments roulants circulent à l'intérieur du sliant, réduisant la friction et assurant des mouvements lisses .

Guide linéaire de la balle

Le guide linéaire du roulement à billes fonctionne en circulant des balles entre le curseur et le rail de guide . Les balles roulent le long des voies de course et des chemins de circulation dédiées, permettant un mouvement linéaire à faible friction à faible friction . et une haute précision, ce qui les rend idéaux pour les machines CNC et les équipements de laboratoire.,

Guide linéaire à rouleaux

Les guides linéaires de roulement à rouleaux utilisent des rouleaux cylindriques au lieu de balles, qui ont une zone de contact plus grande et peuvent fournir une capacité de charge et une rigidité plus élevées . Ce type de guide est souvent utilisé dans des équipements industriels lourds, des lignes de production d'estampage automatisées, etc. .

Un système de rail de guide linéaire typique se compose de deux composants principaux et d'autres accessoires:

•Rail
Le rail de guidage est une piste de précision usinée généralement en acier au carbone ou en acier inoxydable qui est principalement responsable de guider la diapositive le long d'un chemin droit .

• chariot (ou bloc)
Le curseur est installé sur le rail de guidage et se déplace le long du rail de guidage . C'est l'intermédiaire entre la charge et le système de rail de guidage, contenant plusieurs éléments de roulement (balles ou rouleaux), les circuits de circulation, les rainures de guidage et les appareils préloades, et comprend parfois également des circuits d'huile de lubrification et des joints de poussière .

• Autres accessoires(Comme les capuchons d'extrémité, les phoques, les systèmes de lubrification)
Ils sont utilisés pour aider la circulation interne du curseur, maintenir la lubrification, bloquer la poussière et prolonger la durée de vie .

• Haute précision et répétabilité
La surface de contact entre le rail et le curseur du guide linéaire est du sol de précision, et la tolérance de fabrication est très petite (généralement à moins de ± 5 μm) . en plus, la piste de course à l'intérieur du curseur est stable, ce qui peut réduire l'accumulation d'erreurs de déplacement, garantissant un mouvement cohérent et précis sur une longue période.,

• Faible frottement, fonctionnement en douceur
Les guides linéaires ont des éléments de roulement intégrés tels que des balles ou des roulements à rouleaux, qui circulent dans la piste pour réduire la zone de contact et avoir un coefficient de frottement inférieur que les guides de glissement traditionnels .

• Capacité de charge intense
Les guides linéaires robustes ont été structurellement renforcés et leur matériau mis à niveau pour résister à de fortes charges statiques et dynamiques sans déformation ., ils peuvent donc prendre en charge les machines haute performance fonctionnant en douceur dans des environnements difficiles .

• Strong et durable
Les rails de roulement linéaire sont faits de matériaux en acier ou en alliage durcis, qui sont très rigides et durables ., ils sont traités à la chaleur pendant le processus de fabrication pour améliorer la dureté, la résistance à l'usure et la durée de vie globale .

• Facile à intégrer
La conception compacte et modulaire du système de guide linéaire permet une intégration facile dans diverses structures mécaniques, allant des petits dispositifs médicaux à de grandes machines industrielles .

Les rails de guide linéaire sont largement utilisés dans les industries qui nécessitent un mouvement linéaire précis et précis . Ils améliorent les performances de la machine en offrant une stabilité et en réduisant la friction . Vous trouverez ci-dessous quelques-unes des applications courantes .

1. Machinerie CNC
Les systèmes de guides linéaires offrent un mouvement à faible friction et de haute précision à travers des éléments de roulement avec une précision au niveau micron . Cela les rend adaptés aux processus d'usinage CNC comme le moulage, le tournant et la gravure, où même le plus petit écart peut entraîner un ferraille ou une reprise .

2. Automatisation industrielle
Dans les lignes d'assemblage automatisées et les bras robotiques, chaque choix, lieu ou tâche d'inspection doit être effectué rapidement et précisément . Les systèmes de rail de guide linéaire fournissent un mouvement rapide et reproductible pour le positionnement, le chargement et le contrôle de la qualité, contribuant à augmenter à la fois l'efficacité et le débit de production .

3. Robotique et systèmes de pick-and-place
Les rails de guidage linéaire compacts et légers sont compacts offrent un mouvement lisse et précis avec une résistance minimale . Ces fonctionnalités permettent une intégration transparente dans les plates-formes robotiques et les systèmes de pick-and-place .

4. équipement médical et de laboratoire
Les guides linéaires fournissent un mouvement à faible vibration avec un faible bruit de roulement, ce qui les rend adaptés aux équipements utilisés dans des environnements sensibles, tels que l'équipement d'imagerie médicale, les instruments de diagnostic et l'équipement d'automatisation de laboratoire, où la précision affecte directement les résultats des tests et la sécurité opérationnelle .

5. Manufacturier des semi-conducteurs et de l'électronique
Les écarts au niveau micron sont tout aussi inacceptables dans la fabrication et l'assemblage électronique semi-conducteur, ce qui peut entraîner des défauts de produit ou des reprises coûteuses . des guides linéaires de précision fournissent le mouvement ultra-stable et à faible coque

Les rails de guides linéaires sont des composants fondamentaux de l'ingénierie moderne, permettant un mouvement fluide, précis et reproductible sur une large gamme d'applications industrielles ., que vous construisiez des machines CNC de haute précision ou des lignes de production automatisées, un système de rail linéaire fiable est essentiel à la performance et à la longévité .

En tant que fabricant de guides linéaires professionnels,JsmFournit des produits de qualité qui répondent aux normes globales . avec une forte conception d'ingénierie et des performances fiables, nos solutions sont conçues pour faire avancer vos machines et vos entreprises .

Vous cherchez des composants de mouvement linéaire fiables?Contactez-nousAujourd'hui pour en savoir plus sur nos solutions de guide linéaire .
